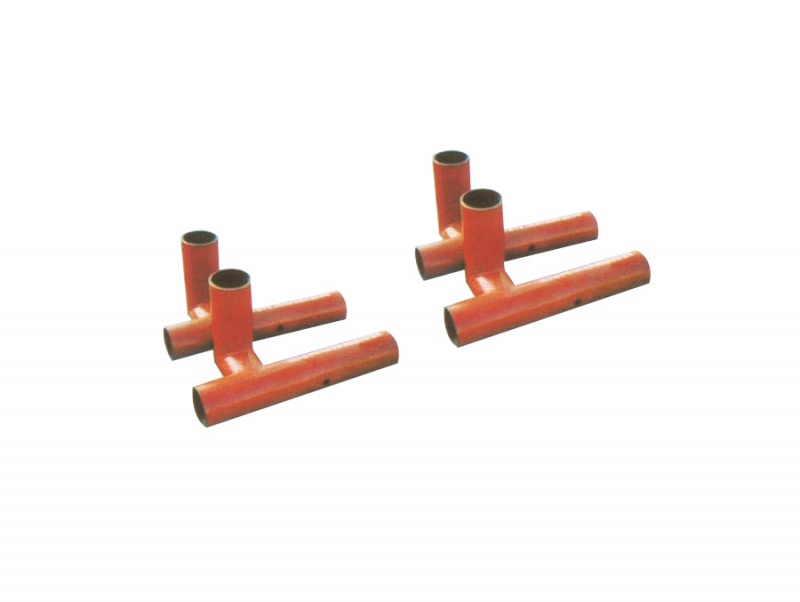

SHS陶瓷復合鋼管三通
SHS- 自蔓燃剛玉陶瓷復合鋼管是新材料領域、并成功實現產業化的高科技成果之一。該產品從內到外分別由剛玉（a-AL2O3）陶瓷、過渡層、 鋼三層組成。剛玉陶瓷復合鋼管充分發揮了剛玉陶瓷具有的高耐磨、耐熱及鋼管具有的較高的強度、優良的韌性與焊接性能，克服了陶瓷韌性差以及碳鋼管硬度低、 耐磨性差的缺點。因此，該產品具有耐磨、耐熱、及抗機械沖擊與熱沖擊、可焊性好等優良的綜合性能?？蓮V泛用于電力、煤炭、鋼鐵、冶金、礦山、建材、化工等 行業，是輸送灰、渣、煤粉、礦粉、水泥、泥沙等顆粒物料、磨削性介質理想的耐磨管道。
該產品于1993年通過了冶金工業部的成果鑒定，并通過了冶金工業部、電力工業部聯合主持的“大直徑長直管SHS自蔓燃陶瓷復合鋼管”產品鑒定會（冶金工業部1997第53號）。
SHS-自蔓燃剛玉陶瓷復合鋼管的應用：
(1) 冶金、電力行業
(2) 礦山、煤炭行業
SHS-自蔓燃剛玉陶瓷復合鋼管的特點：
(1) 耐磨性好
(2) 運行阻力小
(3) 耐腐蝕、防結垢
(4) 耐溫性能與耐熱沖擊性能好
(5) 工程造價低
(6) 安裝施工方便

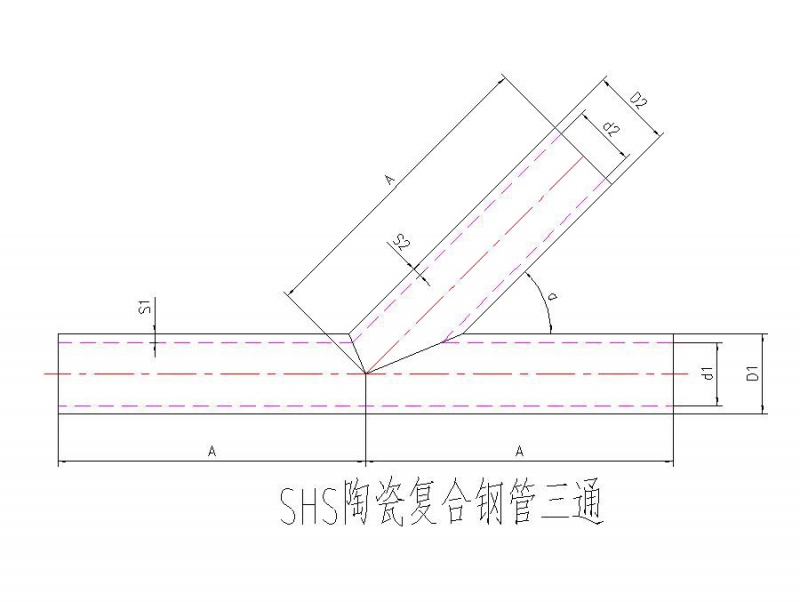

SHS陶瓷復合鋼管三通管參數表
| 序號 | 公稱直徑d1mm | 鋼管規格D1mm | 公稱直徑d2mm | 鋼管規格D2mm | 總壁厚 | 長度Amm | 重量kg | ||
|
S1mm |
S2mm |
a=30° |
a=45° |
||||||
|
1 |
105 |
127 |
105 |
127 |
12 13.3 |
|
400 |
35 37 |
36.63 45.01 |
|
2 |
110 |
133 |
110 |
133 |
12 13.3 |
|
400 |
37 41 |
38.47 47.32 |
|
3 |
120 |
140 |
120 |
140 |
12 13.3 |
|
400 |
39 45 |
40.63 50.01 |
|
4 |
125 |
146 |
125 |
146 |
12 13.3 |
|
500 |
46 52 |
53 65.4 |
|
5 |
130 |
152 |
130 |
152 |
12 13.3 |
|
500 |
53 60 |
55.4 68.29 |
|
6 |
140 |
159 |
140 |
159 |
12 13.3 |
|
500 |
57 64 |
58.09 71.65 |
|
7 |
150 |
168 |
150 |
168 |
12 13.3 |
|
500 |
60 67 |
61.56 75.98 |
|
8 |
160 |
180 |
160 |
180 |
12 13.3 |
|
500 |
64 72 |
66.17 81.75 |
|
9 |
170 |
194 |
170 |
194 |
13.3 14.5 |
|
500 |
83 91 |
88.48 105.03 |
|
10 |
180 |
203 |
180 |
203 |
13.3 14.5 |
|
600 |
100 109 |
111.37 132.26 |
|
11 |
190 |
219 |
190 |
219 |
15 16.2 |
|
600 |
120 133 |
132.01 143.34 |
|
12 |
220 |
245 |
220 |
245 |
15 16.2 |
|
600 |
139 150 |
148.54 161.35 |
|
13 |
250 |
273 |
250 |
273 |
15 16.2 |
|
700 |
183 200 |
177.06 210.86 |
|
14 |
270 |
299 |
270 |
299 |
15 16.2 |
|
700 |
216 235 |
213.28 231.86 |
|
15 |
300 |
325 |
300 |
325 |
16.2 17.4 |
|
800 |
270 294 |
288.99 335 |
|
16 |
320 |
351 |
320 |
351 |
16.2 17.4 |
|
800 |
294 313 |
312.99 363 |
|
17 |
350 |
377 |
350 |
377 |
16.2 17.4 |
|
800 |
366 420 |
337 391.01 |
|
18 |
380 |
402 |
380 |
402 |
16.2 17.4 |
|
900 |
439 474 |
438 470.18 |
|
19 |
400 |
426 |
400 |
426 |
20 |
|
900 |
541 |
499.26 |
|
20 |
450 |
480 |
450 |
480 |
20 |
|
1000 |
677 |
627.44 |
|
21 |
490 |
530 |
490 |
530 |
23 |
|
1000 |
850 |
790.94 |
