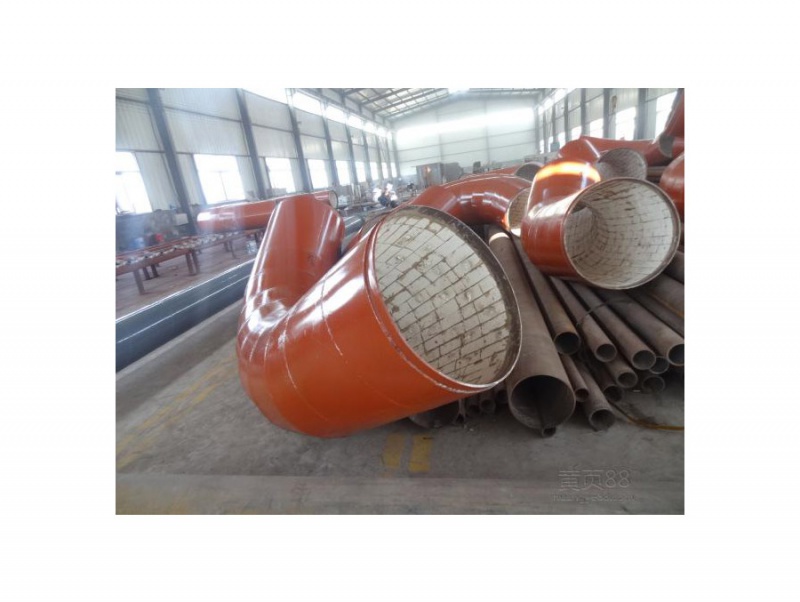

SHS陶瓷復合鋼管90°彎管
SHS- 自蔓燃剛玉陶瓷復合鋼管是新材料領域、并成功實現產業化的高科技成果之一。該產品從內到外分別由剛玉（a-AL2O3）陶瓷、過渡層、 鋼三層組成。剛玉陶瓷復合鋼管充分發揮了剛玉陶瓷具有的高耐磨、耐熱及鋼管具有的較高的強度、優良的韌性與焊接性能，克服了陶瓷韌性差以及碳鋼管硬度低、 耐磨性差的缺點。因此，該產品具有耐磨、耐熱、及抗機械沖擊與熱沖擊、可焊性好等優良的綜合性能。可廣泛用于電力、煤炭、鋼鐵、冶金、礦山、建材、化工等 行業，是輸送灰、渣、煤粉、礦粉、水泥、泥沙等顆粒物料、磨削性介質理想的耐磨管道。
該產品于1993年通過了冶金工業部的成果鑒定，并通過了冶金工業部、電力工業部聯合主持的“大直徑長直管SHS自蔓燃陶瓷復合鋼管”產品鑒定會（冶金工業部1997第53號）。
SHS-自蔓燃剛玉陶瓷復合鋼管的應用：
(1) 冶金、電力行業
(2) 礦山、煤炭行業
SHS-自蔓燃剛玉陶瓷復合鋼管的特點：
(1) 耐磨性好
(2) 運行阻力小
(3) 耐腐蝕、防結垢
(4) 耐溫性能與耐熱沖擊性能好
(5) 工程造價低
(6) 安裝施工方便

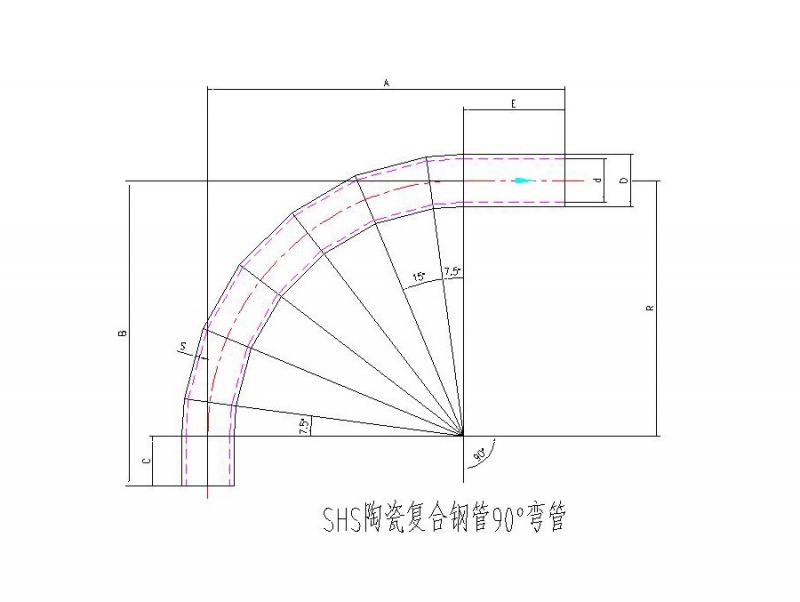

SHS陶瓷復合鋼管90°彎管參數表
|
序 號 |
公稱 直徑 dmm |
鋼管 直徑Dmm |
總壁厚 Smm |
半徑Rmm |
出口 長度Amm |
進口 長度Bmm |
加長mm |
理論 重量 kg |
|
|
C |
E |
||||||||
|
1 |
50 |
68 |
9 10.5 |
350 |
650 |
500 |
150 |
300 |
11.94 13.69 |
|
2 |
50 |
70 |
9 10.5 |
350 |
650 |
500 |
150 |
300 |
12.31 15.9 |
|
3 |
52 |
73 |
9 10.5 |
350 |
650 |
500 |
150 |
300 |
12.89 16.67 |
|
4 |
55 |
76 |
9 10.5 |
400 |
700 |
550 |
150 |
300 |
14.52 18.8 |
|
5 |
60 |
83 |
9 10.5 |
450 |
700 |
550 |
150 |
300 |
17.21 22.4 |
|
6 |
70 |
89 |
9 10.5 |
450 |
750 |
600 |
150 |
300 |
18.47 24.04 |
|
7 |
75 |
95 |
9 10.5 |
450 |
750 |
600 |
150 |
300 |
19.81 25.82 |
|
8 |
80 |
102 |
10.5 12 |
500 |
800 |
650 |
150 |
300 |
29.78 36.43 |
|
9 |
90 |
108 |
10.5 12 |
500 |
800 |
650 |
150 |
300 |
31.68 38.8 |
|
10 |
95 |
114 |
10.5 12 |
550 |
850 |
700 |
150 |
300 |
35.73 43.81 |
|
11 |
100 |
121 |
10.5 12 |
600 |
900 |
750 |
150 |
300 |
40.34 49.54 |
|
12 |
105 |
127 |
10.5 13.3 |
600 |
900 |
750 |
150 |
300 |
42.49 52.21 |
|
13 |
110 |
133 |
10.5 13.3 |
650 |
950 |
800 |
150 |
300 |
47.16 58.01 |
|
14 |
120 |
140 |
10.5 13.3 |
700 |
1000 |
850 |
150 |
300 |
52.44 64.56 |
|
15 |
125 |
146 |
12 13.3 |
700 |
1000 |
850 |
150 |
300 |
54.83 67.54 |
|
16 |
130 |
152 |
12 13.3 |
750 |
1050 |
900 |
150 |
300 |
60.13 74.11 |
|
17 |
140 |
159 |
12 13.3 |
750 |
1050 |
900 |
150 |
300 |
63.05 77.77 |
|
18 |
150 |
168 |
12 13.3 |
800 |
1100 |
950 |
150 |
300 |
70.01 86.42 |
|
19 |
160 |
180 |
12 13.3 |
900 |
1200 |
1050 |
150 |
300 |
82.19 101.53 |
|
20 |
170 |
194 |
12 13.3 |
900 |
1200 |
1050 |
150 |
300 |
88.87 109.9 |
|
21 |
180 |
203 |
13.3 14.5 |
1000 |
1400 |
1200 |
200 |
400 |
134.27 159.45 |
|
22 |
190 |
219 |
15 16.2 |
1000 |
1400 |
1200 |
200 |
400 |
145.4 172.81 |
|
23 |
220 |
245 |
15 16.2 |
1100 |
1500 |
1300 |
200 |
400 |
175.31 208.58 |
|
24 |
250 |
273 |
15 16.2 |
1200 |
1600 |
1400 |
200 |
400 |
209.44 249.41 |
|
25 |
270 |
299 |
15 16.2 |
1300 |
1700 |
1500 |
200 |
400 |
244.69 291.59 |
|
26 |
300 |
325 |
16.2 17.4 |
1300 |
1800 |
1550 |
250 |
500 |
336.07 389.57 |
|
27 |
320 |
351 |
16.2 17.4 |
1300 |
1800 |
1550 |
250 |
500 |
363.98 421.92 |
|
28 |
350 |
377 |
16.2 17.4 |
1400 |
1900 |
1650 |
250 |
500 |
413.94 480.29 |
|
29 |
380 |
402 |
16.2 17.4 |
1400 |
1900 |
1650 |
250 |
500 |
442.3 513.37 |
|
30 |
400 |
426 |
20 |
1500 |
2000 |
1750 |
250 |
500 |
574.15 |
|
31 |
450 |
480 |
22 |
1500 |
2000 |
1750 |
250 |
500 |
730.99 |
|
32 |
460 |
500 |
22 |
1600 |
2100 |
1850 |
250 |
500 |
809.82 |
|
33 |
500 |
530 |
23 |
1600 |
2100 |
1850 |
250 |
500 |
860.01 |
|
34 |
600 |
630 |
25 |
1900 |
2400 |
2150 |
250 |
500 |
1318.32 |
